港口自动化项目通常同时涉及大型设备、集装箱、车辆、道路、作业站点和控制系统。设备工程师熟悉结构和参数，现场人员熟悉作业流程，但采购方、项目决策者或展会观众，很难只凭 CAD 图纸、平面布局图和技术说明，在短时间内理解完整方案。
港口自动化三维动画的作用，不只是把设备做得逼真，而是把设备动作、作业对象、站点位置和集卡行驶路线放在同一空间中。观众可以先看懂港区全局，再进入设备内部理解关键机构，最后回到完整作业流程。
港口自动化方案为什么需要三维动画？
单台设备无法说明完整方案
港口自动化项目很少只有一台孤立设备。即使核心产品是一套集装箱锁钮自动拆装设备，方案沟通仍然需要说明车辆从哪里进入、在哪里停靠、设备如何识别目标、机械机构如何动作、锁钮如何转接和存储，以及车辆完成作业后如何驶离。
如果只展示设备外观，客户看到的只是“机器长什么样”；只有把设备放回真实港区和作业流程中，才能解释它“如何工作、与谁配合、解决什么问题”。
内部结构和关键动作难以拍摄
大型港口设备可能尚未安装，也可能因为安全、空间或保密原因无法完整拍摄。机械臂、夹具、传感器和锁钮存储结构之间的关系，在普通现场视频中也很难同时看清。
三维动画可以隐藏外壳、切换透明材质、放大局部结构，并通过慢动作或分步骤演示，把肉眼难以观察的内部动作呈现出来。
站点价值必须结合车辆动线解释
港口设备不仅要回答“能不能工作”，还要回答“放在哪里更合理”。新增站点是否影响道路？集卡是否需要绕行？车辆从哪个方向进入？多个站点如何排列？这些问题都与港区整体布局有关。
因此，港口自动化动画不能只有产品特写，还应包含俯视布局、车辆路径和方向标识，让观众直接看到设备与场地之间的关系。
一支港口自动化三维动画应该展示什么？
港区环境与设备位置
动画开头应先展示码头、堆场、道路、作业区和周边设施，让观众知道项目发生在哪里，以及设备在整个港区中的位置。建议使用全景或航拍式俯视镜头，避免一开始就进入设备内部，让非技术观众失去方向。
集卡进入、停靠与驶离
车辆动线是连接设备和场地的主线。动画应连续展示集卡进入作业区、接近站点、按照引导停车、完成作业并驶离的过程。
如果方案包含双向进出、多车道或多个站点，可以通过颜色一致的箭头、地面路径和车辆运动进行区分。路径标识用于帮助理解，不应遮挡设备和道路。
设备结构与锁钮拆装过程
设备部分建议按“整体外观—主要模块—执行机构—内部细节”的顺序拆解，重点展示设备框架、车辆通道、定位识别区域、机械臂、夹具、锁钮转接和存储结构。
公开技术资料显示，集装箱锁钮自动拆装可能包含车辆就位、定位识别、机械执行、锁钮转接和存储等连续环节。因此，动画脚本应围绕实际作业顺序组织，而不是简单罗列设备零件。
关键动作可以采用全景与特写交替表达：全景说明车辆、集装箱和设备之间的位置关系，特写展示夹具接近角件、识别锁钮并完成拆装的过程。
PLS站点布局与集卡路线
站点布局适合使用俯视镜头。画面中应同时保留站点位置、车辆停靠区、道路方向和周边关键设施，使观众能够直接判断车辆如何进出。
如果方案重点是减少不必要的绕行，动画应展示规划前后的路径变化，而不是使用未经确认的效率数字。可以看见的路线变化，比一句抽象的“提升效率”更可信。
港口自动化三维动画怎么制作？
1. 明确用途和受众
投标动画重视总体方案和技术路线，产品宣传重视设备结构和核心卖点，培训动画则重视操作顺序和注意事项。项目开始前应先确定主要受众和播放场景，避免后期不断增加内容。
2. 整理技术资料
常见资料包括设备三维模型、总装图、港区平面图、站点布置图、车辆路线、动作流程、品牌规范和参考视频。资料不完整时，可以先整理现有图纸和技术说明，再由制作团队列出缺失项和确认问题。
3. 编写脚本并制作动态预演
技术脚本需要明确每个镜头解决什么问题。常见顺序为：港区环境、设备位置、集卡进入、定位识别、锁钮拆装、锁钮存储、车辆驶离和方案价值。
正式渲染前应先制作低精度动态预演，核对设备动作、车辆路线、镜头顺序和解说时长。港口场景规模大，如果直接进入高质量渲染，后期发现路线或设备位置错误，修改成本会明显增加。
4. 完成动画、渲染与技术审核
确认预演后，再进入模型优化、材质、灯光、动画和后期合成。技术字幕、方向箭头和模块名称应保持统一，不要让信息包装遮挡主体画面。
最终审核应同时检查设备结构、动作方向、文字、品牌和输出格式，并由熟悉设备的技术人员参与确认。工业动画首先要准确，其次才是视觉效果。
客户需要准备哪些资料？
为了提高沟通和制作效率，建议优先准备：
– 设备 CAD、STEP、SolidWorks、Creo、FBX 或其他三维模型；
– 设备总装图、零部件图和结构说明；
– 港区平面图、道路图、站点布置图或 BIM 模型；
– 集卡尺寸、集装箱规格和车辆行驶方向；
– 工艺流程、动作时序和控制逻辑说明；
– 品牌 LOGO、标准色、设备铭牌和界面规范；
– 必须重点展示或需要回避的技术内容。
没有完整模型也可以制作，但需要根据二维图纸、照片或参考资料补充建模。远景设备可以适当简化，内部工作原理和关键执行机构则需要更准确的资料。
案例：锁钮机、PLS站点和集卡路线如何放进同一支动画？

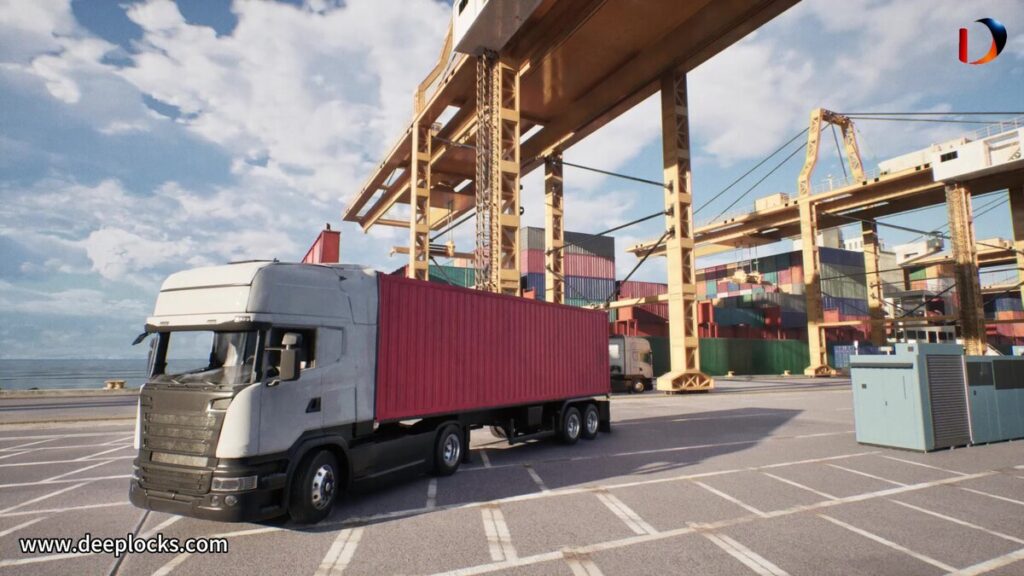

在 DeepLock 港口自动化案例中，动画将集装箱锁钮机、内部执行机构、PLS站点布局和集卡行驶路线放在同一条叙事中。
画面先通过港区全景建立空间尺度，再进入设备通道和锁钮处理机构，最后切换到俯视镜头解释多站点与车辆进出关系。这样既能说明“设备如何工作”，也能说明“设备如何进入实际场地”。
常见问题
港口自动化三维动画一般需要多长时间？
制作周期取决于模型完整度、场景范围、动作数量、成片时长和审核效率。单台设备演示与包含港区、车辆、多站点和完整作业流程的方案动画，工作量会有明显差异。建议先完成资料检查和镜头清单，再评估周期。
动画可以用于投标和技术汇报吗？
可以。投标和汇报版本应重点展示总体布局、作业流程、设备能力边界和方案差异，避免使用未经确认的性能数据。必要时可以另行输出无配音版本，方便现场讲解。
三维动画和港口数字孪生有什么区别？
三维动画主要用于讲清设备、流程和方案；数字孪生则通常需要连接人员、设备、传感器或业务系统的数据，用于运行监控和交互管理。如果当前目标是展会、投标或客户汇报，三维动画往往更直接；如果需要实时数据和管理功能，则更接近数字孪生系统。
如何判断动画团队是否理解工业项目？
除了看画面效果，还应检查团队是否能够整理技术问题、制作动作预演、区分已确认数据与宣传表达，并理解设备、工艺和场地之间的关系。工业动画的核心能力，是把复杂技术准确地讲清楚。
